自動門安全光線又稱輔助光線傳感器,是自動感應門使用中不可或缺的安全設備.而松下自動門的各個型號(恒帝/銳帝)配備的相較于國產自動門的安裝上要復雜一些;今天就為大家整理了"松下自動門怎么接安全輔助光線開關"的相關資料,希望對大家有所幫助!!

松下安全光線安裝過程及技術要點

1.在邊框上開設預埋孔、孔的位置應該使傳感器探頭鏡面保持在同一平面上.

●預埋孔尺寸Φ12mm

●安裝高度一般為離地60cm處;

●安裝兩套時高度分別為:30cm\90cm;

【注意】設備對射距離請保持在6m以內.否則,有可能會使門處于常開狀態.

2.預埋孔加工后清理表面毛刺,防止刮傷線束.

【注意】如果傳感器探頭處于傾斜狀態,會造成光線無法進入受光探頭,使門處于常開狀態

3.在足夠長的線上拴上重物,使其從發動機箱內落入邊框,再將其從預埋孔中拉出.

4.將輔助光線傳感器連接導線固定于引出線上,并將輔助光線傳感器連接導線拉入邊框內.

5.將輔助光線傳感器軟線提升至發動機箱內.

6.將探頭確實埋入預埋孔內.

【注意】如探頭傾斜,光線無法進入受光探頭,會使門處于常開狀態.

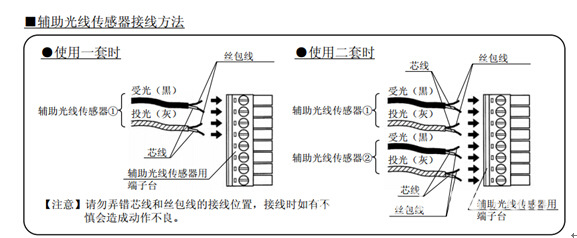

松下自動門輔助安全光線接線方法

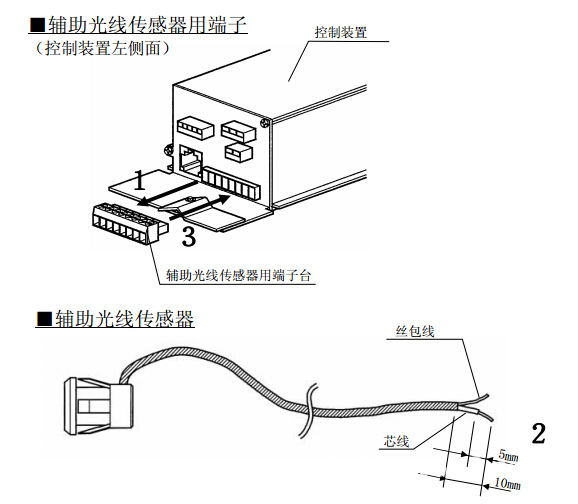

1.取出附帶的輔助光線傳感器用端子.

2.剝去輔助光線傳感器的軟導線皮膜,確實連接至輔助光線傳感器端子上.

【注意】請參照下圖連接,如有不慎會造成動作不良.

3.將已連接了輔助光線傳感器軟線的端子確實安裝至控制裝置.

【注意】請很好的插入到底.連接如有不慎會造成動作不良.

輔助光線傳感器靈敏度的設定

用遙控器進行靈敏度的設定.請參照下列方法進行設定(參照遙控器說明書進行參數設置)

1.設定輔助光線傳感器(模式No.17、18)

輔助光線感應器的設定:

0(未使用),1(僅使用1),2(僅使用2),

3 (1,2都使用),4《腳控開關用(棘輪功能))

參數No.18門關閉時的輔助光線感應器的設定:0(無效),1(有效)

【注意】·輔助光線傳感器的出場設置為『O(未使用)』.

請長按『SET按鍵』.(1秒以上)

2.調節輔助光線傳感器的靈敏度.(模式No.19·20)

根據上述1設定輔助光線傳感器的的數字,進行靈敏度的調節.

【注意】輔助光線傳感器的靈敏度的出廠設定為『64(最靈敏)』.

1)用「Lock鍵」和「▲鍵」與模式NO.一起,按「SELECT鍵」,閃爍進入主顯示界面.

2)用「鍵」和「SHIFT鍵」,請在主顯示界面左側的『o』燈亮之前進行設定.

3)用「▲鍵」,根據主顯示界面左側閃爍燈顯示的設定值,將變為1~2的設定值,最后確定左端『o」閃爍停止.

4)長按「SET鍵」(1秒以上),閃爍將切換至模式表示界面.

3.確認輔助光線傳感器的檢測狀態.

主顯示界面為『d o o r』狀態時,請確認以下狀態:

●輔助光線傳感器檢知(光束被遮擋)=模式顯示界面左端『o』燈亮

●輔助光線傳感器未檢知(光束未被遮擋)=模式顯示界面左側『o』燈滅

【注意】進行上述操作時,燈亮·燈滅不順暢時,請重新對輔助光線傳感器的靈敏度進行設定.

以上便是針對松下自動門原廠安全輔助光線的安裝及調節說明,如果您是安裝的兼容型安全光線請參照說明書
